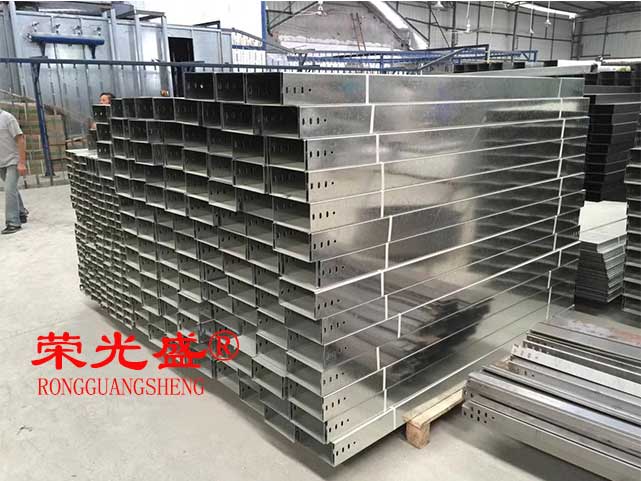

電纜橋架是建筑物內敷設電力電纜或弱電電纜的鋼鐵通道,它在智能建筑的大家族中固然只占一小部門,但卻是不可缺少的舉措措施之一。四川電纜橋架是指由主體(托盤或梯架)、附件和支、吊架等部件構成,用于支承電纜線路且具有一定剛度的結構系統,可分為平板型托盤式、波紋底托盤式、模壓增強底托盤式等等。
本工程圖紙設計說明中,對電纜橋架提出了明確的要求,內容為“采用JQG節能復合高耐磨(彩鋼)電纜橋架(模壓增強底),基板采用熱鍍鋅基板(鋅層厚度≥12.6um),涂層厚度≥20um,戶內采用聚酯(PE)彩涂數,中性鹽霧試驗時間≥480h,戶外采用聚偏氟乙烯(PVDF)彩涂板,中性鹽霧試驗時間≥960h材料知足GB/T 12754-2006《彩色涂層鋼板及鋼帶)的相關要求。按照GB/T 19215-2003電纜托盤、梯架要求進行色標治理。按照GB/T 19215-2003電纜托盤、梯架要求進行色標治理。水平方向采用托盤式(帶散熱孔、保護蓋),電氣豎井的垂直方向為梯架式。地下室等濕潤場所需要進行噴塑處理。
一、電纜橋架構成:
電纜托盤:由底板和側板組成,用于直接承托電纜荷重的剛性槽型部件。
電纜梯架:由側板與若干根橫檔構成并具有一定剛度的梯形部件。
附 件:各種連接板、蓋板、隔板、壓板、終端版、引下件、緊固件、跨接線。
支、吊架:
1、托臂:分卡接式、螺栓固定式;
2、立柱:分工字鋼、槽鋼、角鋼、異型鋼立柱;
3、吊架:分圓鋼單、雙桿式,角鋼單、雙桿式,工字鋼單、雙桿式;槽鋼單、雙桿式,異型鋼單、雙桿式;
4、其他:如垂直,斜面等固定用支架。
二、電纜橋架型號和規格:
電纜橋架型號包括下列內容:
名稱:可用大寫漢語拼音第一個字母表示;
結構形式:無孔托盤(P1)、有孔托盤(P2)、梯架(T);
規格:托盤、梯架的直線段和彎通依次標明寬度、高度;附件和支吊架標明一個或幾個主要技術特性的尺寸;
防腐層種別:分彩鋼復合涂層(CQ)、耐腐VCI雙金屬復合涂層(Vs)、熱浸鍍鋅(R)、電鍍鋅(D)、粉末噴涂(P)、其他(T),統一防腐層種別如根據不同的環境前提需要細分時,應注明細分代號;
材質:不銹鋼(S)。
三、電纜橋架材質及載荷特性:
托盤、梯架的材質宜采用冷軋鋼板,當板材厚度大于2mm時可采用熱軋鋼板。電纜橋架采用不銹鋼材質時,應采用材料牌號為06Cr19Ni10N、022Cr19Ni10N或022Cr17Ni12Mo2的不銹鋼。
當知足安全工作載荷(SWL),且直線段長度為2000mm時,各類型托盤板材的最小答應厚度應符合表1所列數值
施工工藝:
電纜橋架安裝應依據電氣施工圖紙,并應符合下列劃定:
1、施工方在向電纜橋架制造商提供訂單前,宜按電氣施工圖對電纜橋架的走向進行丈量,繪制丈量圖;
2、宜采用尺度產品及工廠預制件;
3、托盤、梯架分段應公道,連接部位不應置于穿墻、樓板孔洞內。
電纜橋架安裝應在下列前提具備后進行:
1、土建施工已結束,井道封頂已完工,附近環境干凈;
2、穿越墻面、樓板的孔洞位置準確;
3、需連接的電氣設備位置已確定。
定位放線→預埋鐵件或膨脹螺栓→支、吊、托架安裝→橋架安裝→保護接地安裝
施工要求:
鋼制托盤、梯架本體之間的連接應牢固可靠,與保護導體的連接應符合下列劃定:
1、托盤、梯架全長不大于30m時,不應少于2處與保護導體可靠連接;全長大于30m時。每隔20m-30m應增加一個連接點,起始端和終點端均應可靠接地;
2、非鍍鋅托盤、梯架本體之間連接板的兩端應采用截面不小于4平方毫米的銅芯跨接線跨接;
3、鍍鋅托盤、梯架之間不跨接保護聯結導體時。連接板每端不應少于2個有防松螺帽或防松墊圈的連接固定螺栓;
4、當托盤、梯架表面有絕緣涂層時,應將接地點或需要電氣連接處的絕緣涂層清理于凈或其他確保電氣連接的措施;
5、當直線段托盤、梯架直線段長度超過30m時。應設置伸縮裝置;當托盤、梯架跨越建筑物變形縫處時,應設置補償裝置。
支、吊架設置應符合設計或產品技術文件要求,支、吊架安裝應垂直、無顯著扭曲,并應符合下列劃定:
1、水平安裝的支架間距宜為1500mm-2000mm,轉角安裝的支架間距宜為300mm-600mm;垂直安裝的支架間距不應大于2000mm;
2、采用圓鋼吊架時,圓鋼直徑不得小于10mm,并應有防晃措施,在分支處或端部300mm-500mm處應有固定措施;
3、敷設在電氣豎井內的電纜托盤或梯架,其固定支架不應安裝在固定電纜的橫擔上,且每隔3層-5層應設置承重支架;
4、與預埋件焊接固定時,焊縫應豐滿,且不應大于8mm,焊縫長度不應少于25mm。
五、電纜橋架質量驗收尺度:
1、角鋼支架焊接處應焊縫豐滿,不得有漏焊、欠焊、裂紋、咬肉等缺陷,焊接完成后刷漆。角鋼2邊按寬度的1/2切小斜角,切口處打磨刷漆。通絲末端不得超過角鋼底邊。
▲角鋼支架
2、采用通絲支架時,超過20m,以及分支、拐角處,應當設置防晃支架。水平角鋼支架中央處開孔,使用螺栓固定橋架,螺栓頭在橋架內,螺母在外側。
▲防晃支架
3、彎頭、三通等有成品件的須用成品件,自行制作配件必需提前設計好尺寸,制作時橋架切口的毛刺須打磨干凈,然后刷二道灰色防銹漆。
▲現場加工彎頭
4、走廊區域使用25*4的鍍鋅扁鋼,刷黃綠雙色油漆,兩種顏色距離15cm,光彩清楚,接壤面整潔。同方向并列的多根橋架只做一根扁鋼,但強電與弱電系統橋架的扁鋼分開單獨敷設。
▲扁鋼刷漆
5、橋架之間跨接,必需使用帶爪墊片,并在安裝前將漆面刮掉。沿橋架的通長扁鋼與橋架之間使用4平方雙綠色軟線連接。
▲橋架跨接
6、扁鋼直線段搭接使用三個螺栓固定,彎頭處必需使用成品彎頭。扁鋼與支架連接使用螺栓固定。
▲扁鋼與支架
好了,有關于四川電纜橋架的相關內容及知識點講解,小編就為大家說到這了,后期也將會持續跟大家分享更多關于四川電纜橋架的相關知識點,如你還想了解更多內容,就多多關注我們哦!
